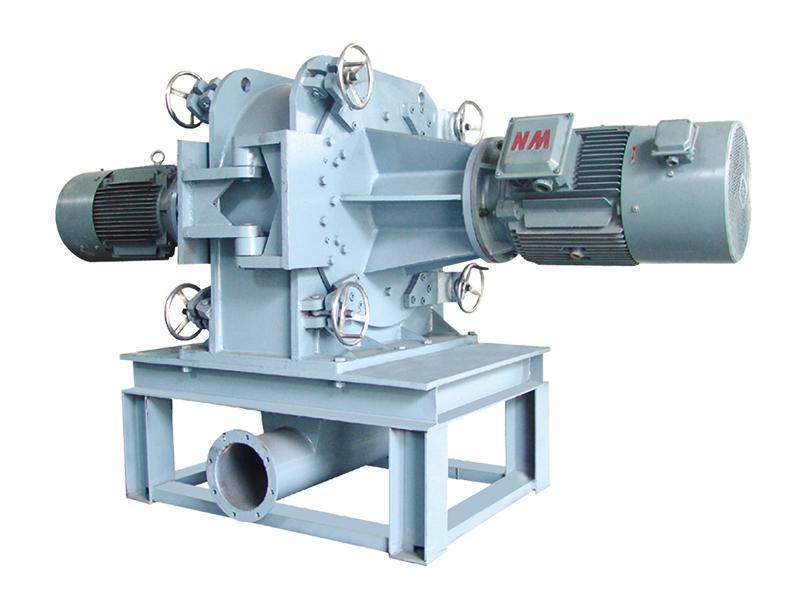

Molino de barras LHN
Molino de barras LHN

Molino de barras LHN

Principio de operación
El molino de barras LHN entrega los materiales desde el dispositivo alimentador superior hacia la cámara de triturado del motor principal. Existen en este punto, dos placas de embrague montadas con una distribución pareja de barras en la cámara de trituración. Y también las dos placas de embrague giran a una alta velocidad en direcciones opuestas, siendo la más alta velocidad relativa de 250 m/s. Luego, los materiales impactan contra las barras a una gran velocidad. Adicionalmente, el efecto de la turbulencia del aire también facilitara el impacto a gran velocidad entre las partículas. Finalmente el molino de barras LHN puede cumplir los requerimientos de fineza de los productos terminados por medio del ajuste de la velocidad rotacional de las placas de embrague.

Ventajas de rendimiento

1. El molino de barras LHN puede usarse con las barras en diferentes estructuras de acuerdo a las propiedades de los materiales.
2. Después de un procesamiento para resistencia al desgaste, las barras quedan con una larga vida de servicio.
3. El molino de barras LHN puede utilizar, selectivamente una placa de embrague unidireccional o placa de embrague bi-direccional, de acuerdo al proceso de fineza del material.
4. El molino de barras LHN se ajusta a la estructura de doble apertura rápida, el cual es conveniente para su posterior limpieza.
5. El molino de barras LHN usa el embrague de disco, el cual es de alta eficiencia en conversión de energía. Y también, los cojinetes diseñados para el sellado, tienen ventajas de confiabilidad y un prolongado tiempo de servicio.
6. Puede procesar materiales cuyas escala de dureza Mons son menores a los 3.5. La fineza de procesamiento es ajustable y el tamaño de los productos terminados puede estar por debajo de los 20um.

Aplicaciones
1. El molino de barras LHN es la mejor opción para el procesamiento de materiales oleoso, materiales viscosos, materiales sensibles al calor y otra variedad de materiales.
① Puede procesar el triturado de granos de cacao, condimentos, medicinas tradicionales chinas y otro tipo de comidas y materiales medicinales.
② Este equipo puede ser usado para el procesamiento de materiales químicos con alto grado adhesividad tales como tintes, pinturas y materiales de ese estilo.
2. El molino de barras LHN puede ser inyectado con nitrógeno líquido o aire frió para destrozar materiales de fuerte resistencia tales como el Nylon, caucho, y otros materiales.

Parámetros técnicos
Modelo Parámetros técnicos LHN-15 LHN-30 LHN-60 LHN-110
Tamaño de materiales de alimentación (mm) ≤5 ≤5 ≤5 ≤5
Fineza de procesamiento 20-600 20-600 20-600 20-600
Capacidad producción (Kg/h) 100-500 200-1000 400-2000 800-4000
Potencia motor principal (KW) 2×7.5 2×15 2×30 2×55
Flujo del proceso

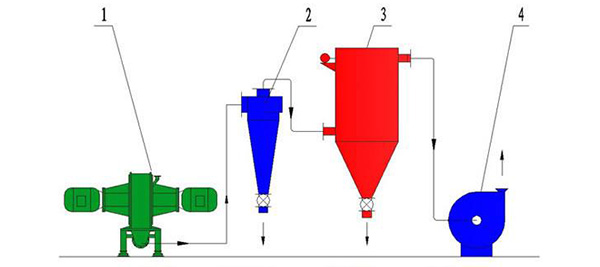

Diagrama de Flujo Ⅰ

1. Molino de barras
2. Colector ciclónico
3. Colector de polvo pulsante

4. Ventilador de tiro inducido

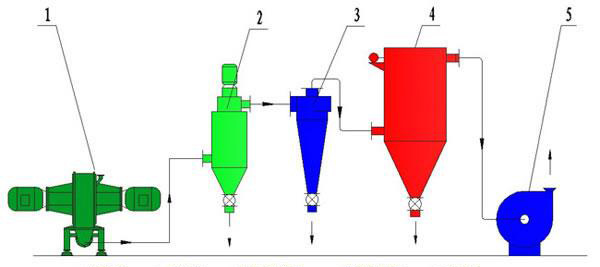

Diagrama de flujo Ⅱ

1. Molino de barras
2. Clasificador
3. Colector ciclónico

4. Colector de polvo pulsante
5. Ventilador de tiro inducido
